Villa Balbiana Pino Torinese

Intervento di consolidamento strutturale scala esterna e terrazzo composti da solette e pilastri in cemento armato.

la scala di collegamento hai due terrazzamenti posti nel' ampio giardino di villa Balbiana , richiedeva un intervento di consolidamento strutturale dovuto ad infiltrazioni avvenute negli anni . come si evince dalla documentazione fotografica anche i pilastro di sostegno , posti al disotto dello scalone avevano subito fenomeni di forte degrado dovuto al' ammaloramento del calcestruzzo e di conseguenza ossidazione dei ferri e delle staffe .

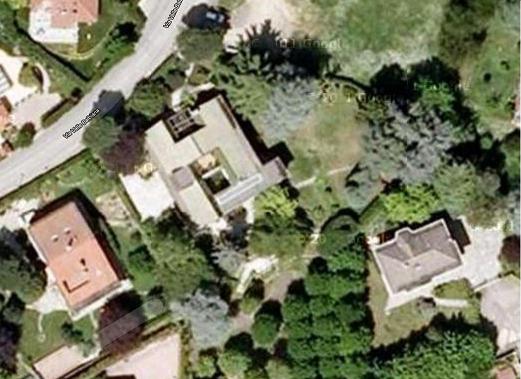

vista aerea della villa e del terrazzamento e scala da consolidare

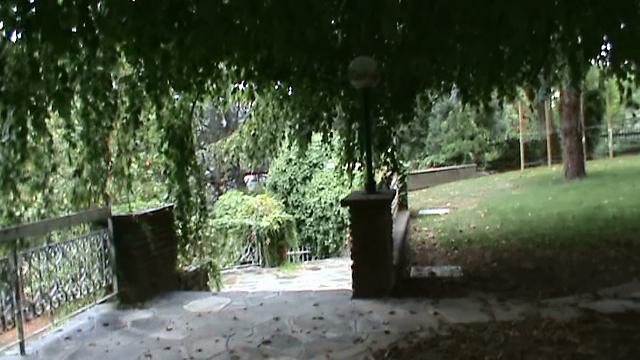

terrazzamenti e scala

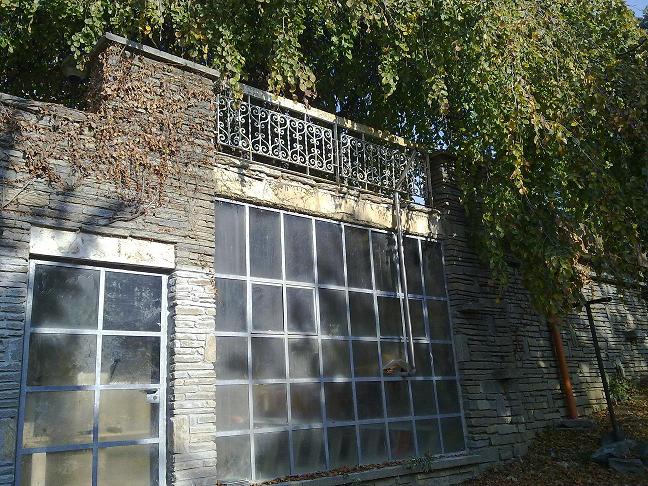

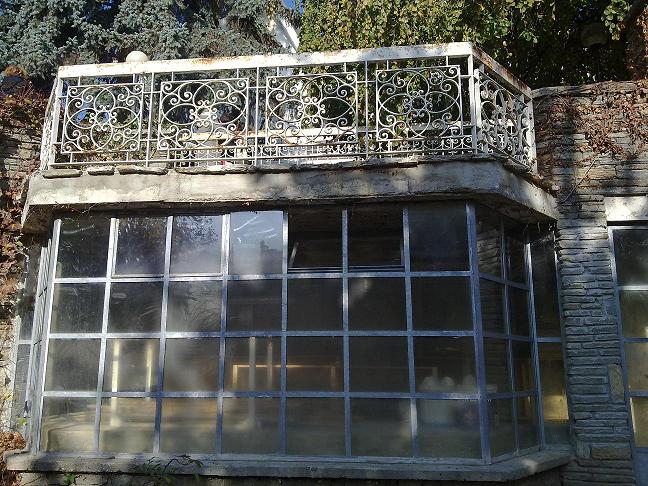

terrazzo belvedrere con locale serra e tecnico ove sono evidenti gli ammaloramenti del cemento armato

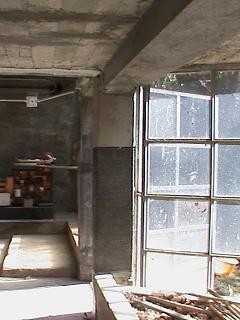

ingresso locale sottostante terrazzi e scale

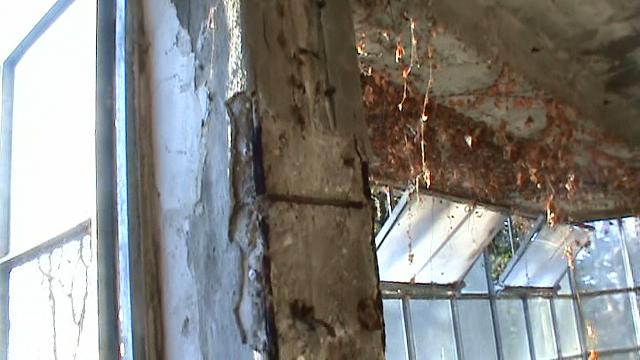

evidente degrado delle colonne in cemento armato

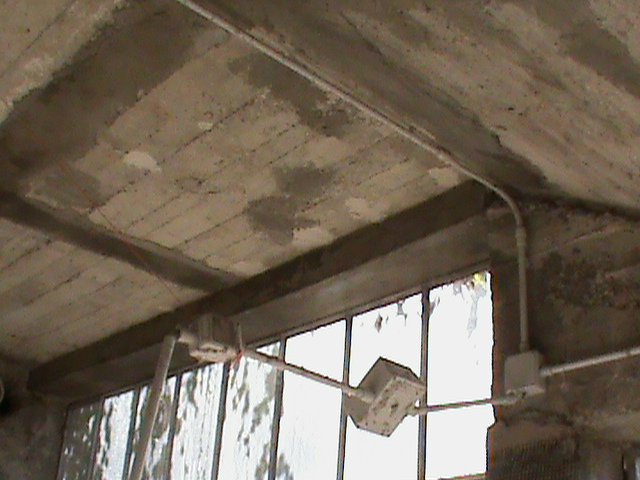

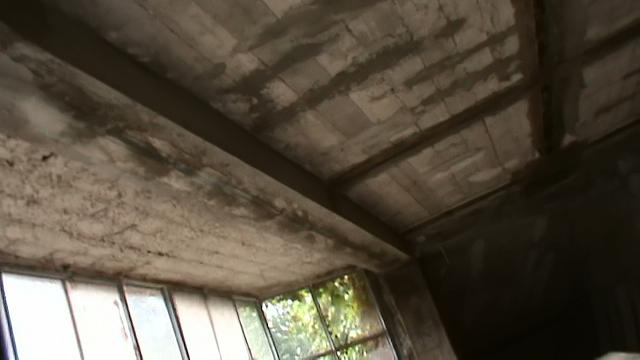

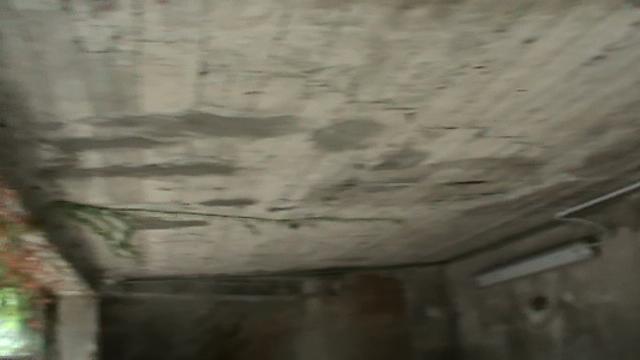

soletta con evidenti distacchi di calcestruzzo e ferri arruginiti

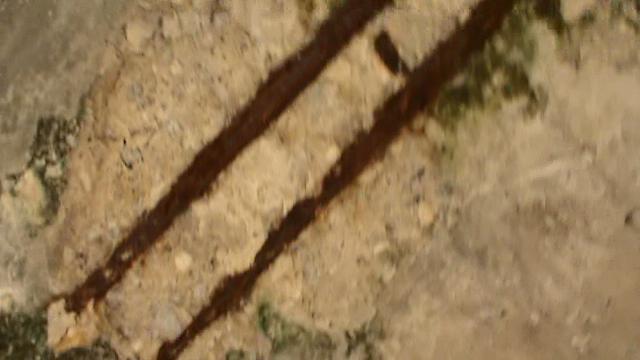

ferri sella soletta fortemente ammaloratiferri sella soletta fortemente ammalorati

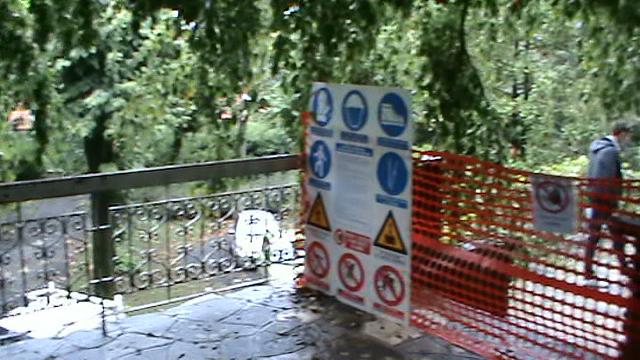

Apertura cantiere con presidi di sicurezza

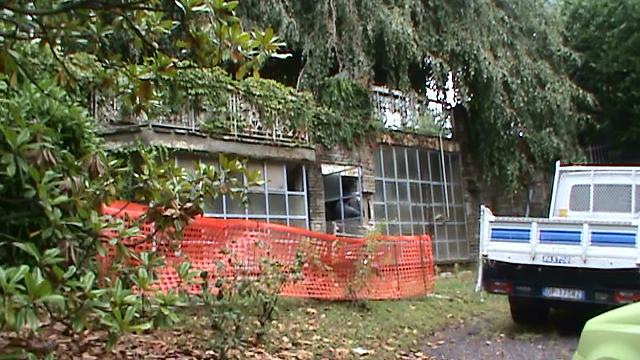

chiusura zona cantiere

dopo aver trattato il calcestruzzo e i ferri ammalorati , ripristinato le parti mancanti con betoncino bibro rinforzato idoneo si e cominciato alla fasciatura dei pilastri tramite doppio strato di fibra di carbonio bi direzionale st 300 come nella realzione di calcolo con disegni e particolari d'intervento

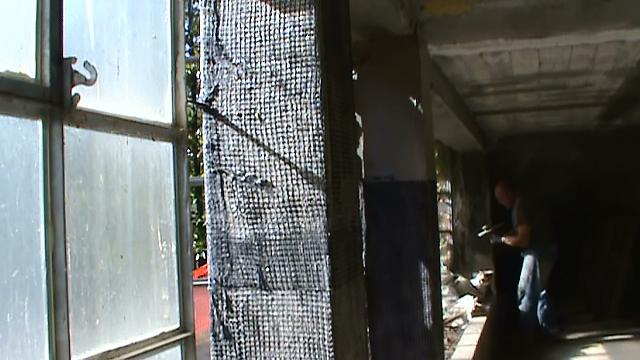

colonne in parte trattate con fibra di carbonio

piklastri rinforzati con fibra di carbonio

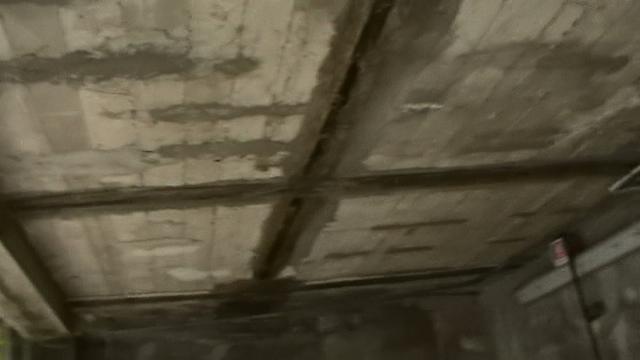

rinforzo soletta con lamina di carboniolarghezza 50mm e spes 1,4mmm all'intradosso soletta con doppia orditura

inserimento lamina in carbonio larghezza 50mm spessore 1,4mm all'intradosso trane di contenimento soletta sbalzo e solaio interno

inserimento lamine sia in zona soletta che su trave di bordo , l'intervento si è realizzato senza eliminare l'impianto elettrico esistente , solamente scollegandone le forza. permettendo di non gravare con ulteriori spese per modifiche impianto esistente. al termine si sono riistallati gli stessi materiasli vista la millimetrica sporgenza dell'intervento con fibra di carbonio

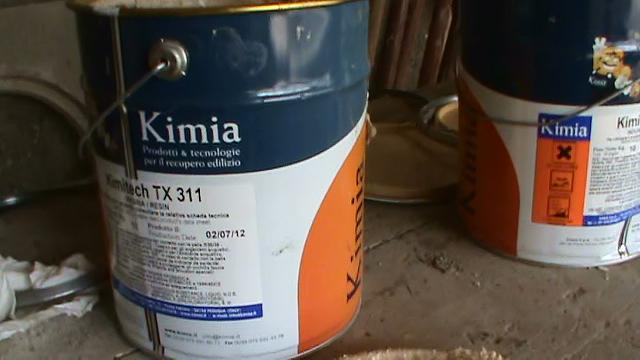

l'intervento è stato realizzato con prodotti della ditta Kimia fornendo certificazione del prodotto

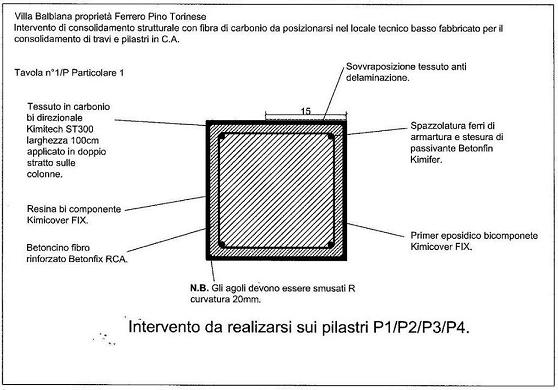

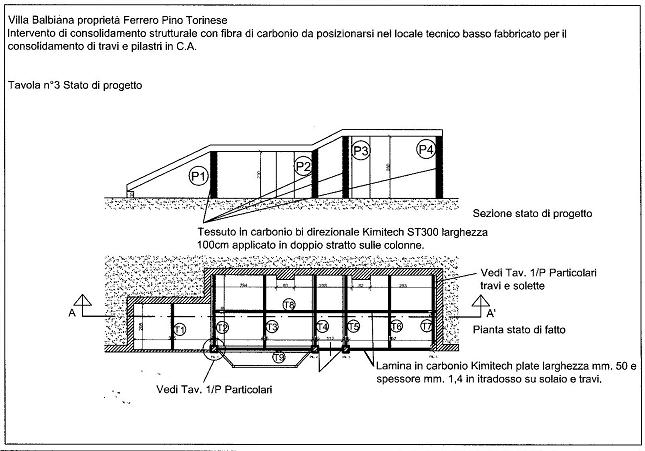

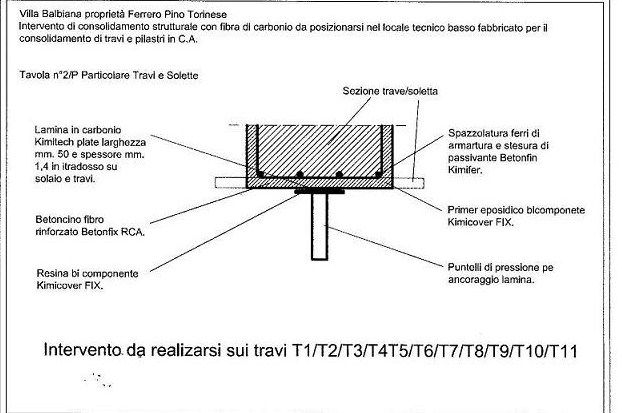

disegni esecutivi intervento con specifiche intervento e materiali
