vista dall'alto della chiesa con affianco il cimitero



Le nuove tecnologie permettono il consolidamento strutturale con elevata resistenza e minimo peso e ingombro, in rispetto delle normativa vigente (CNR-DT 2002-04 e precedenti) riguardante gli interventi eseguiti con FRP su strutture il muratura, archi e volte.

La chiesa e il piccolo cimitero adiacente si erigono su un piccolo colle in prossimità di una strada di collegamento alla strada statale.Circa trent'anni fa, il comune ha realizzato nel cimitero esistente una serie di loculi in cemento armato, adiacenti alla chiesa che hanno innescato un dissesto sul terreno adiacente alla chiesa, generando così un cedimento della zona fondale e conseguentemente un lesionamento delle volte e dell’abside (parti strutturali non elastiche).







Dal sopralluogo, si è facilmente verificato che il tetto della chiesa è ancora in buono stato di conservazione e quindi impensabile imputare il lesionamento delle volte e delle murature a infiltrazioni di origine meteorica, quanto piuttosto al notevole peso (circa 60t) della struttura realizzata recentemente ed adibita a loculi.











Vista la delicatezza della situazione si intende procedere come di seguito indicato:presidio di sicurezza con ponteggio tipo dalmine interno ed esterno che sorregge le volte e gli archi con la funzione di contrastare la spinta della muratura che potrebbe spanciare nella zona dell’abside.







Sulle pareti esterne in prossimità dell'abside e sino alla parete rettilinea, si applica un ponteggio di forza, che permette di lavorare all’estradosso delle volte rimuovendo in tutta sicurezza il tetto esistente.

Tale soluzione è indispensabile per non andare a creare un incerto strutturale lavorando dal di sotto delle volte dovendo togliere l’intonaco per inserire le strisce di carbonio rischiando eventuali ce

dimenti si consideri l’esiguo spessore della volta in prossimità del concio di chiave circa 5 cm.





























                                Intervento sulla volta sottile in mattoni di piatto in primo piano la capriata in legno





                cinturazioni in fobra di carbonio all'estradosso della volta sottile permettendo un consolidamento resistente e leggerissimo al fine

               di non gravare su la struttura esistente  carichi  elevati in getti di c.l.s











  Cinturaggio esterno e interno privo di ponteggi al finito con fibra di carbonio   prima del ripristino con la muratura in foglio, che maschererà totalmente il carbonoi spolverato con polvere di quarzo per l'ancoraggio delle malte

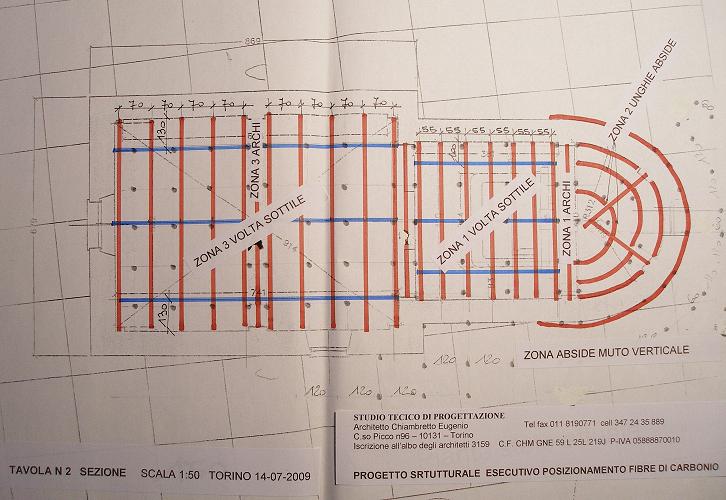

   tavole esecutivi  ponteggi di forza e placcaggi con fibra di carbonio

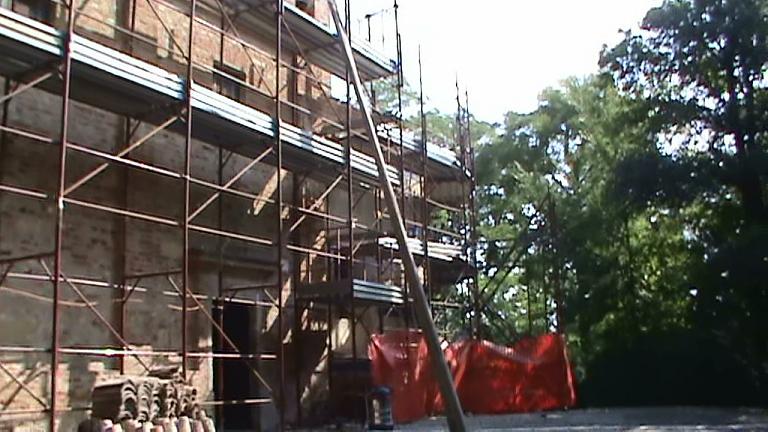

ponteggi di lavoro e di forza atti a contrastare eventuali slineamenti della volta e delle pareti ammalorate





plastici studio ponteggi di forza per la messa in sicurezza della zona d'intervento sulla chiesa i ponteggi di forza sono collegati con traliccio passante attraverso la finestra del' abside e collegati al ponteggio di forza interno
